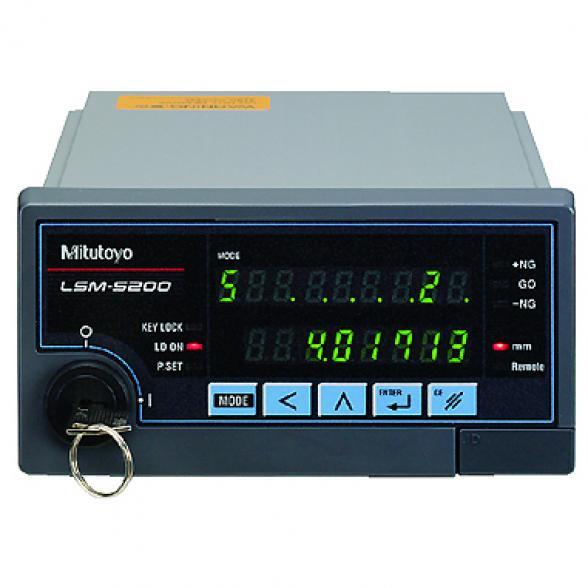

Afficheur de micromètre laser scan LSM-5200

Pour fermer, cliquez ici
Description

Description

LSM-5200 est un afficheur en rack pour micromètre à balayage laser, qui s'intègre facilement dans les systèmes existants (dimensions normalisées DIN).

L'afficheur LSM-5200 calcule la valeur moyenne, la valeur maximale, la valeur minimale et la valeur étendue (max. et min.).

Caractéristiques techniques

Modèle LSM-5200
Affichage LED 9 caractères pour les mesures, et affichage supplémentaire de 8 caractères
Répartition des segments Segment 1 à 7 ; Segment 1 à 3 pour objets transparents
Répartition des arêtes jusqu’à 255 arêtes peuvent être enregistrées *1
Fréquences moyennes *2 Moyenne arithmétique: de 1-2048 ; calcul de la moyenne mobile: de 32-2048
Évaluation GO/±NG Saisie de la valeur nominale et des tolérances, tolérance supérieure/inférieure
Modes de fonctionnement Mesure individuelle, mesure continue, mesure d’échantillons
Calcul statistique Possible en liaison avec un ordinateur externe via l’interface RS-232C
Alimentation + 24 V DC ± 10-%, 1-A
Sortie des données Interface RS-232C, USB 0.2, E/S et analogique I/0 en série
Température d‘utilisation 0°C - 45°C
Conditions d‘humidité supportées 35 - 85 % d’humidité relative (sans condensation)
Poids 1,4 kg

*1 : Avec la tête laser LSM-500S, l’étendue de mesure est comprise entre 0,1 à 2mm en mesure d’arêtes ou bien lorsque la fonction de détection automatique des pièces est activée.
*2 : Avec la tête laser LSM-500S, l’échantillonnage de la moyenne arithmétique et de la moyenne mobile est compris entre 16 et 2048 lorsque la fonction : « fil ultra-fin est activée.
