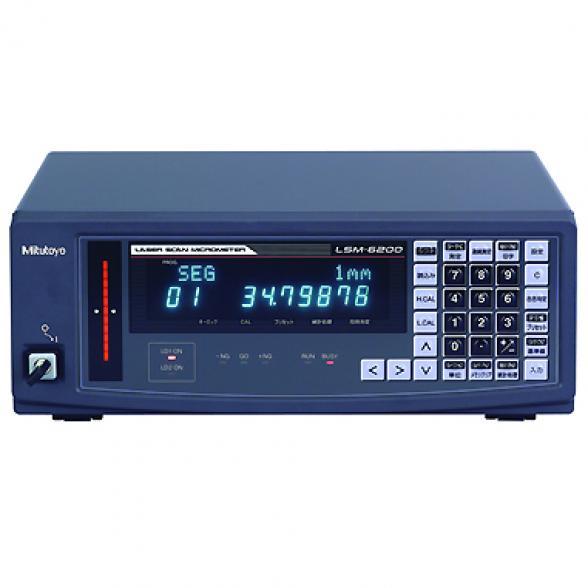

Afficheur de micromètre laser LSM-6200

Pour fermer, cliquez ici
Description

Description

L’affichage sur deux lignes de l'afficheur LSM-6200 pour micromètre à balayage laser, permet de contrôler les réglages en continu. En outre, deux mesures faites simultanément peuvent être affichées sur les deux lignes.

Le paramétrage des conditions de mesures peut être enregistré et sauvegardé dans un programme. Pour l’afficheur LSM-6200, il y a 100 programmes possibles et pour le LSM-5200 1 seul programme.


 Micromètres laser scans Mitutoyo  (PDF 6231Ko)
 LSM - 6200 - 1  (PDF 7354Ko)
 LSM - 6200 - 2  (PDF 7393Ko)
 LSM - 6200 - 3  (PDF 3747Ko)

Caractéristiques techniques

Modèle LSM-6200
Affichage 16 caractères pour les mesures et affichage supplémentaire de 8 caractères
Répartition des segments Segment 1 à 7 ; Segment 1 à 3 pour objets transparents
Répartition des arêtes jusqu’à 255 arêtes peuvent être enregistrées*1
Fréquences moyennes*2 Moyenne arithmétique: de 1-2048 ; calcul de la moyenne mobile: de 32-2048
Évaluation GO/±NG Saisie de la valeur nominale et des tolérances, tolérance supérieure/inférieure
Modes de fonctionnement Mesure individuelle, mesure continue, mesure d’échantillons
Calcul statistique Valeur maximale (MAX), valeur minimale (MIN), étendue (MAX-MIN), écart-type
Alimentation 230 V AC ± PM 10-%, 50/60 Hz, 40 VA
Sortie des données Interface RS-232C, E/S et analogique I/0 en série
Température d‘utilisation 0°C - 45°C
Conditions d‘humidité supportées 35 - 85 % d’humidité relative (sans condensation)
Poids 5 kg

*1 : Avec la tête laser LSM-500S, l’étendue de mesure est comprise entre 0,1 à 2mm en mesure d’arêtes ou bien lorsque la fonction de détection automatique des pièces est activée.
*2 : Avec la tête laser LSM-500S, l’échantillonnage de la moyenne arithmétique et de la moyenne mobile est compris entre 16 et 2048 lorsque la fonction : « fil ultra-fin est activée.
