Mesure d'éclairement du réseau public |
|
|
|
Nous vous présentons ci-dessous la solution MINOLTA pour mesurer très facilement les caractéristiques des éclairages publics actuels avec leurs coordonnées GPS.

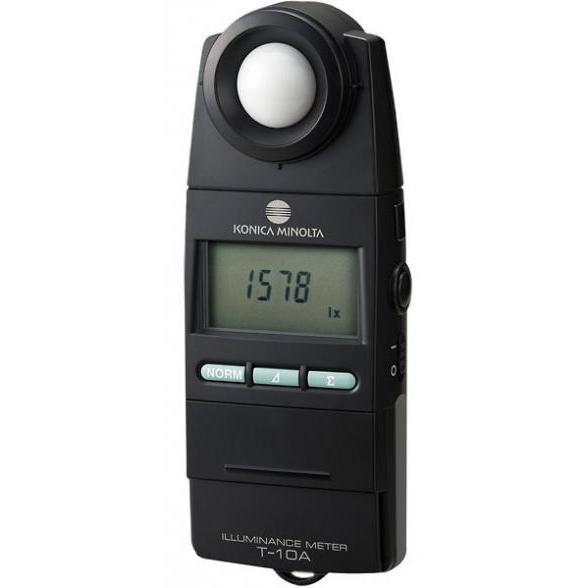

LUXMÈTRE DE PRÉCISION T-10A
(PDF 239Ko) (PDF 1942Ko) (PDF 128Ko)|
Le nouveau luxmètre de la série T-10A reprend toutes les caractéristiques des modèles de l’ancienne série T-10. Mais il a été conçu pour mesurer toutes les sources lumineuses y compris désormais les sources lumineuses à LED. Il suit la norme DIN 5032, classe B section 7, la sensibilité spectrale, c’est-à-dire l’écart par rapport à la courbe V(λ) est inférieur à 6%. D’un emploi simple, il est possible de sauvegarder les mesures des éclairements grâce à un petit logiciel compatible PC. La connexion avec le PC est réalisée avec une prise USB. |
|
Pour contrôler l’efficacité de l’éclairage public le long des grandes voies de circulation, nous proposons une solution globale et simple d’emploi qui consiste à mesurer l’éclairement produit par les luminaires installés en repérant leur position. Un récepteur GPS est couplé avec un luxmètre de précision. Le luxmètre mesure l’éclairement et le récepteur GPS simultanément les coordonnées GPS. Le logiciel est compatible PC, livré sur CD ou clé USB. Les mesures sont déclenchées manuellement par l’opérateur ou automatiquement à une fréquence donnée. Un tableau au format EXCEL regroupe les mesures faites qui sont horodatées. Il est possible de brancher six cellules photosensibles et mesurer simultanément six éclairements, puis, obtenir la moyenne des résultats. |
|

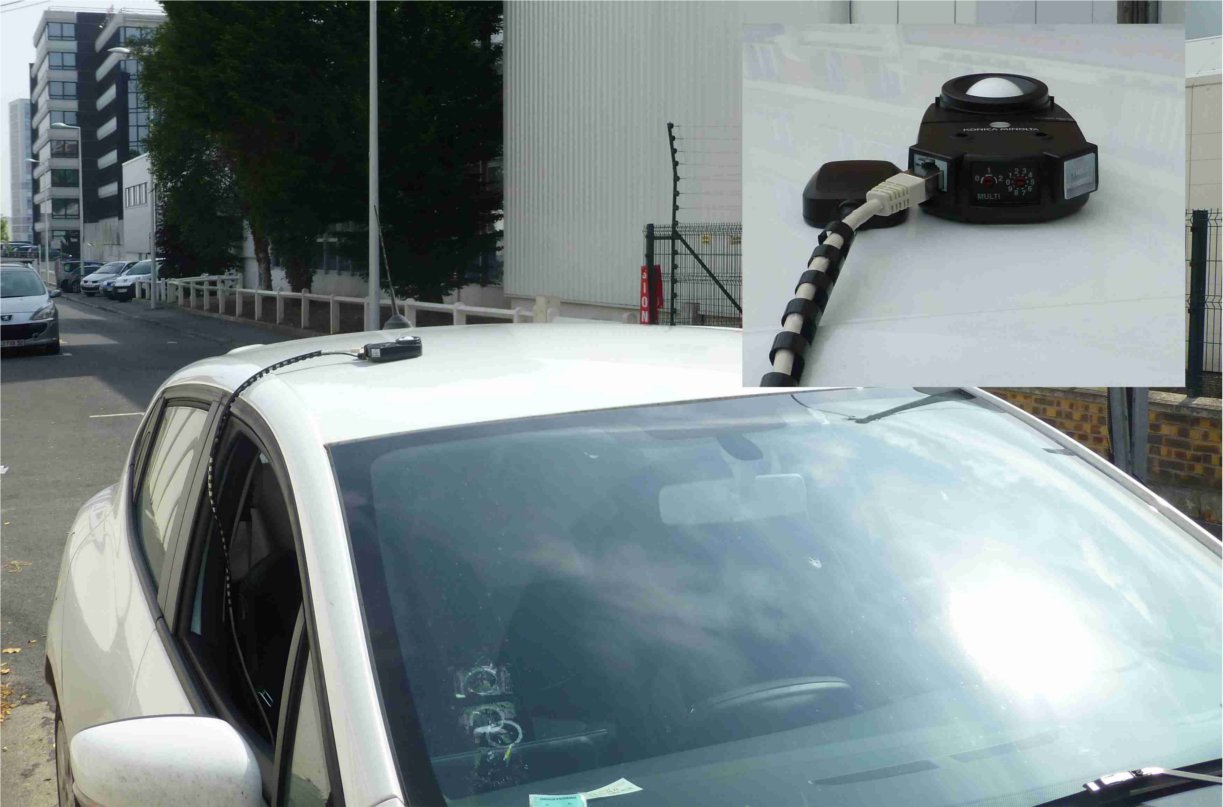

Fixation magnétique du luxmètre et du GPS.

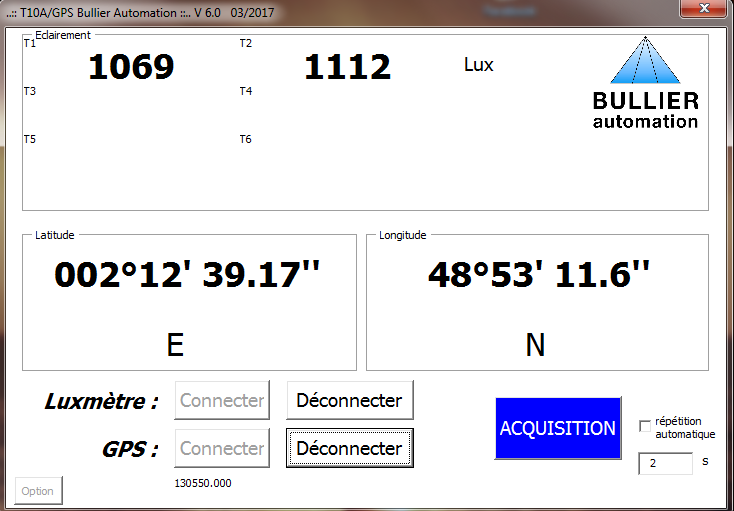

Le luxmètre mesure l’éclairement et le récepteur GPS simultanément les coordonnées GPS.

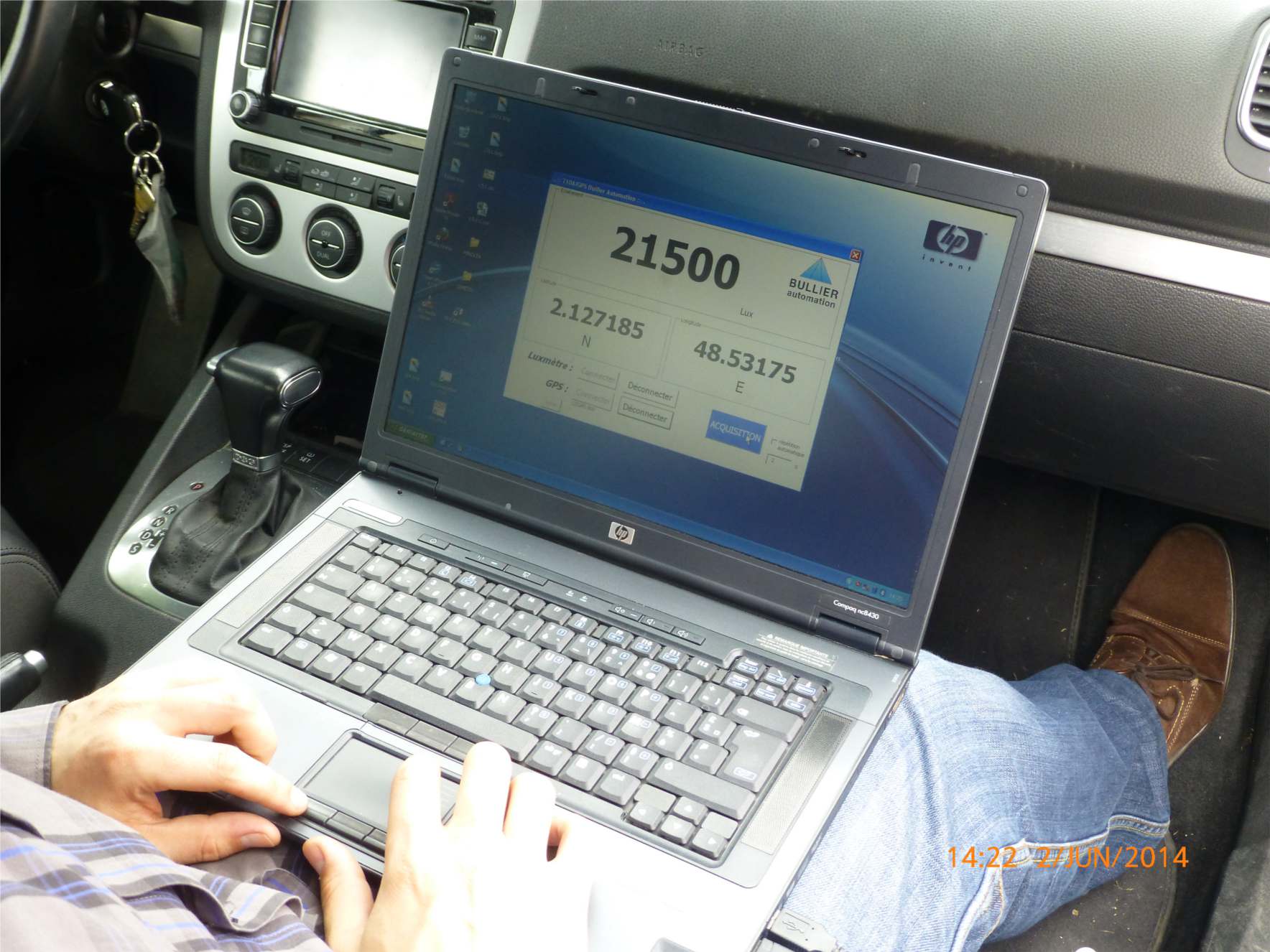

Le logiciel est compatible PC, livré sur CD ou clé USB.

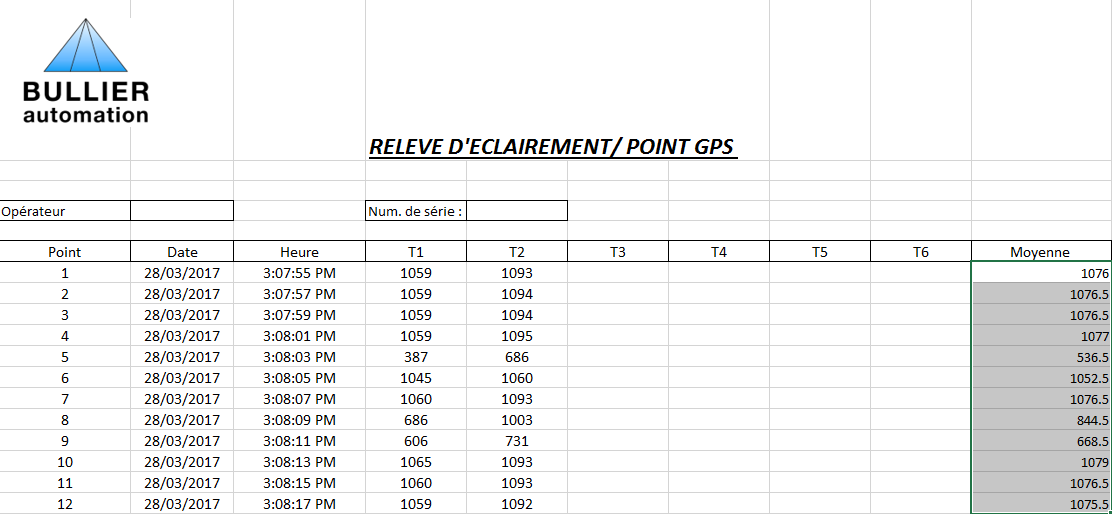

Relèvement d'éclairement et point GPS.

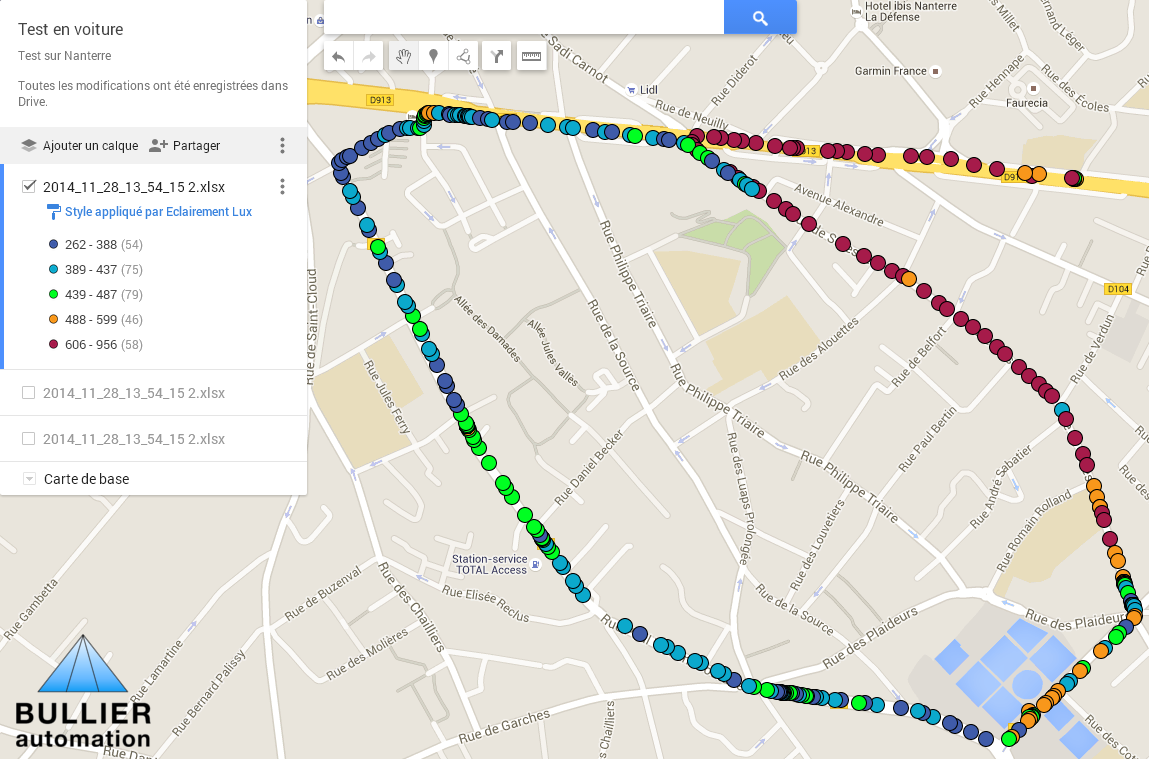

Le système présenté sur les photos mesure l’éclairement produit par un luminaire et repère les coordonnées GPS de ce luminaire. Il se compose d’un luxmètre et d’un récepteur GPS, placés sur le toit de la voiture de contrôle. Ils sont branchés tous les deux à un PC portable ayant deux ports USB. Les coordonnées GPS mesurées au format DMS ou DD (voir tableau ci-dessus) sont sauvegardées dans un tableau EXCEL. Elles sont extraites et intégrées dans un Système d’Information Géographique (SIG) d’exploitation des réseaux d’éclairage public. Une brochure détaillée de mise en œuvre est disponible sur demande.
|
