Mesures de métrologie laser sans contact

Micromètre optique de pointe

BULLIER AUTOMATION

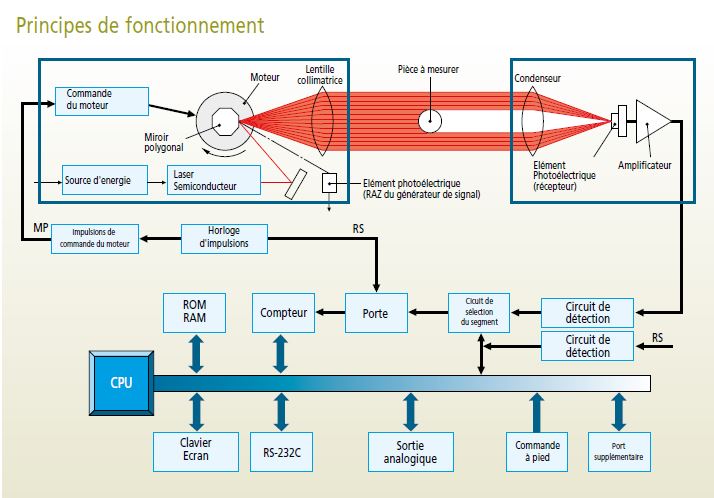

Le balayage laser

Un faisceau laser est émis par une diode laser. Ce faisceau est dirigé sur les facettes d'un miroir polygonal qui tourne à grande vitesse et qui est synchronisé par une horloge générant des impulsions.

Le faisceau laser réfléchi balaie de haut en bas une lentille de collimation. S'il ne rencontre pas d'obstable, le faisceau est focalisé un condenseur sur le récepteur. La tension de sortie du récepteur est proportionnelle à la quantité de lumière reçue par ce récepteur.

Le nombre d'impulsions d'horloge comptées pendant l'obstruction du faisceau laser représente la dimension recherchée de la pièce à mesurer.
