Micromètre laser scan LSM-9506

Pour fermer, cliquez ici
Description

Description

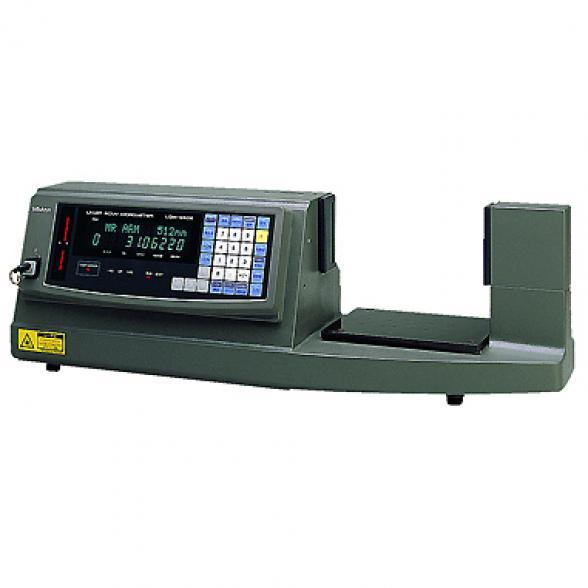

Le micromètre laser scan LSM-9506 est un modèle de laboratoire, à affichage intégré. Le micromètre LSM-9506 est destiné aux laboratoires de métrologie, régulés en température et en hygrométrie. Idéal pour les contrôles systématiques des piges, des tampons lisses et des pièces prototypes.

Ce système complet intègre la tête laser et l'afficheur en un seul appareil.

Caractéristiques techniques

Modèle LSM-9506
Plage de mesure 0,5 - 60 mm
Résolution (au choix) 0,00005 - 0,01 mm
Répétabilité *1 ±0,6 µm
Linéarité à 20°C *2 ± 2,5 µm
Erreur de position *3 dans le sens de l’axe optique : ±2,5 µm
dans le sens de balayage: ±(2,0+L/10 µm)
Zone de mesure *4 10x60 mm
Nombre de balayages 1600/s
Longueur d’ondes du laser 650 nm, Visible *5
Vitesse de balayage laser 226 m/s
Alimentation 100 - 240V AC ±10%, 50/60Hz, 40V
Sortie des données Interface RS-232C, sortie SPC (Digimatic)
Température d‘utilisation 0°C - 45°C
Conditions d‘humidité supportées 35 - 85-% d’humidité relative (sans condensation)
Poids 13 kg

*1 : Calculée avec une pige de diamètre 60mm à ±2 et un échantillonnage de 1024, (période 0,32s).
*2 : Au centre de la plage de mesure.
*3 : rreur due au déplacement de la pièce en direction de l’axe optique ou du sens de balayage. L est la distance entre le centre de la pièce et le centre de la hauteur de balayage.
*4 : Dimensions de la zone de mesure : dimension sur l’axe optique x dimension dans le sens du  balayage.
*5 : Diode laser de classe IEC 2, puissance maximum 1,0mW.
