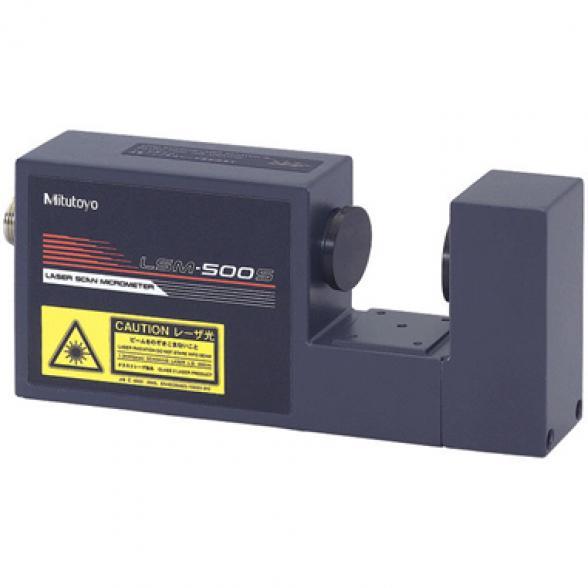

Micromètre laser scan LSM-500S

Pour fermer, cliquez ici
Description

Description

Le micromètre laser scan LSM-500S possède une vitesse de balayage de 3200 scans par seconde. Le micromètre LSM-500S permet la mesure de fils très fins à partir de 5 µm de diamètre.

Grâce à une linéarité de ±0,3 μm dans la plage totale (de 5 μm à 2 mm), ce micromètre a une précision ultra développée, ainsi qu'une répétabilité de ±0,03 μm.

Caractéristiques techniques

Modèle LSM-500S
Classe du laser Laser de classe 2 IEC
Plage de mesure *1 0,005 - 2 mm
Résolution (au choix) 0,00001 - 0,01 mm
Répétabilité *2 ±0,03 µm
Linéarité à 20°C *3 ± 0,3 µm sur toute la plage de mesure
Erreur de position *4 ±0,4 µm
Zone de mesure *5 1x2 mm
Nombre de balayages 3200/s
Longueur d’ondes du laser 650 nm, Visible *6
Vitesse de balayage laser 76 m/s
Température d‘utilisation 0°C - 40°C
Conditions d‘humidité supportées 35 - 85-% d’humidité relative (sans condensation)
Classe de protection IP64 *7
Poids Appareil de mesure : 1,0 kg , Câble : 0,5 kg

*1 : Pour des pièces transparentes ou dans le cas d’un système à deux têtes, l’étendue de mesure va de 0,05mm à 2mm. De plus, lorsqu’on travaille en mesure d’arrêtes ou lorsque la détection automatique des pièces est activée, l’étendue de mesure va de 0,1mm à 2mm
*2 : Calculée avec une pige de diamètre de 2mm à ±2 avec un échantillonnage de 1024, (période 0,32s).
*3 : Au centre de la plage de mesure.
*4 : Erreur due au déplacement de la pièce en direction de l’axe optique ou du sens de balayage.
*5 : Dimensions de la zone de mesure : dimension sur l’axe optique x dimension dans le sens du balayage.
*6 : Laser semiconducteur de classe IEC 2 (1,0 mW max.)
*7 : Concerne la protection de l’intérieur de l’appareil. La présence de poussières ou d’eau sur la pièce ou l’unité de mesure peut entraîner des erreurs de mesure.
