Luxmètre Chromamètre IRC CL-70F

Description

Le luxmètre chromamètre portable Konica Minolta IRC CL-70F, est un instrument de métrologie léger et adapté à la mesure de la chromaticité et de l’éclairement des sources lumineuses, y compris celles à base LED et EL.

Les données de mesure du luxmètre chromamètre IRC CL-70F sont exprimées en termes d’IRC, de composantes trichromatiques, d’éclairement, de chromaticité, de température de couleur corrélée, de longueur d’onde dominante, de pureté d’excitation et des différences chromatiques par rapport à une valeur cible.

Luxmètre chromamètre IRC CL-70F BULLIER

(PDF 15371Ko)
Luxmètre / chromamètre CL-70F_Tarifs BULLIER

(PDF 83Ko)

Code article

Ref : A8FG-100

Acheter en ligne >> Luxmètre chromamètre CL-70F

Caractéristiques techniques

Modèle	Luxmètre Chromamètre IRC CL-70F
Classe d’instrument	Conforme aux exigences Classe A de JIS C1609-1: 2006 "Illuminance meters Part 1: General measuring instruments"; Conforme à DIN 5032 Part 7 Class C
Domaine spectral	380 ~ 780 nm
Intervalle de sortie des données	1 nm
Capteur	CMOS linear image sensor
Plage de mesure	Lumière continue : 1 à 200 000 lx ; 1 563 à 100 000 K (l’affichage de la chromaticité nécessite un éclairement minimal de 5lx) Lumière flash : 20 à 20500 lx ; 2 500 à 100 000 K
Justesse (Illuminant A)	EV: ±5%+1 chiffre de la valeur affichée xy : 0.003 (à 800 lx)
Répétabilité (2σ) (Illuminant A)	EV : 30 à 200,000 lx : 1%+1chiffre ; 1 à 30 lx : 5%+1chiffre xy : 500 to 200,000 lx: 0.001 xy : 100 to 500 lx: 0.002 xy : 30 to 100 lx: 0.004 xy : 5 to 30 lx: 0.008
Réponse spectrale relative (f1')	Inférieure à 9%
Correction cosinus (f2)	Inférieure à 6%
Influence de la température (fT)	EV : ±5% ; xy : ±0.006
Influence de l’humidité (fH)	EV : ±3% ; xy : ±0.006
Temps de réponse	Lumière continue (Maximum) : 15 sec Lumière continue (Minimum) : 0.5 sec Lumière flash : 1 ～ 1/500 sec (à des intervalles de 1 étape)
Expression des résultats	XYZ ; xy ; Ev ; u'v' ; Longueur d’onde dominante λd ; Pureté d’excitation Pe ; Température de couleur proximale Tcp ; Δuv ; Eclairement spectrique ; Indice de rendu des couleurs (Ra, Ri) ; Longueur d’onde crête λp ; Valeur d’exposition
Autres fonctions	Capacité de mémorisation de 999 données ; Fonctions de présélection ; Extinction automatique
Interface	USB 2.0 Mini B
Alimentation	2 piles AA- (piles Alcaline ou piles sèches au manganèse) ; Alimentation par port USB
Conditions d’utilisation	-10 à 40℃, humidité relative inférieure ou égale à 85％ (à 35℃) sans condensation
Dimensions	73 × 183 × 27 mm

Le luxmètre chromamètre IRC CL-70F peut être utilisé avec un câble de synchronisation de flash photo disponible dans le commerce afin de prendre des mesures spectriques de flashes photographiques. Le logiciel utilitaire CL-SU1w est inclus et ajoute des fonctionnalités supplémentaires pour la capture et l’analyse des données.

Principales applications

Mesure et évaluation des sources d’éclairage spéciales utilisées pour les restaurants, les musées, les studios et les stades, etc.
Mesure et évaluation des sources lumineuses intérieures comme les LED, les lampes fluorescentes, etc.
Développement, contrôle et maintenance des panneaux d’affichage à LED ;
Evaluation de la distribution spatiale de l’intensité lumineuse des modules à LED ;
Evaluation de la distribution spatiale de l’intensité lumineuse des éclairages ;
R&D pour les éclairages intérieurs et de bâtiments ;
Réalisation et ajustement d’ambiances lumineuses ;
Maintenance des cabines lumineuses ;
R&D et contrôle des projecteurs ;
Évaluation d'environnements expérimentaux.

Mesure de l'IRC

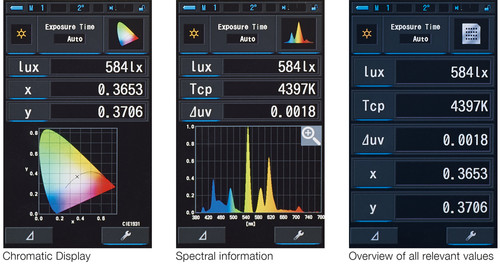

Le luxmètre chromamètre CL-70F Konica permet un accès facile aux mesures d’IRC. L’écran affiche la valeur globale Ra ainsi que toutes les données individuelles (R1 à R15) accompagnées d’un graphique bâton simple.

Mesure facile de la température de couleur corrélée

Le luxmètre chromamètre CL-70F mesure la température de couleur proximale (corrélée) et détermine la distance au lieu du corps noir en termes de Δuv, 2 informations souvent utilisées pour décrire une source lumineuse. La température de couleur d’une lumière est définie comme la température absolue (en Kelvin) à laquelle il est nécessaire de chauffer le corps noir pour qu’il émette un rayonnement de même couleur que cette lumière.

La courbe reliant les différents points de chromaticité correspondant à chaque couleur émise par le corps noir est appelée « lieu du corps noir ». Pour complètement décrire la couleur d’un rayonnement lumineux en ces termes, il est normalement nécessaire de communiquer la distance Δuv au lieu du corps noir en plus de la température de couleur proximale.

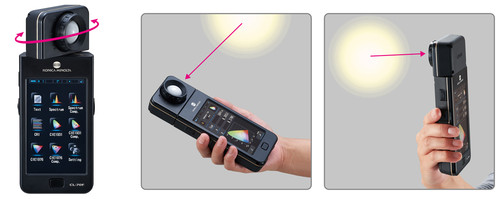

Tête de mesure rotative

La rotation de la tête de mesure améliore la visibilité de l’écran et rend plus confortable l’utilisation de l’instrument.

Fonctionnalités supplémentaires

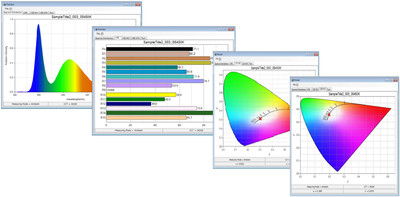

Fonctionnalités supplémentaires avec le logiciel de gestion des données inclus CL-SU1w

Avec le logiciel CL-SU1w inclus, vous pouvez modifier les paramètres de l’instrument, stocker et grouper les données, faire des analyses plus approfondies des données mesurées.
