Télémètre laser à balayage

En mesure dimensionnelle de métrologie, un télémètre laser à balayage est un appareil permettant de mesurer les distances. Le rayon laser est projeté sur une cible qui renvoie à son tour le rayon lumineux. Pour mesurer les distances, le télémètre laser à balayage va calculer l’angle de réflexion avec lequel le faisceau laser revient.

Le télémètre laser à balayage permet de détecter des obstacles. Le laser émet une nappe de lumière dans le proche infrarouge par balayage très rapide du faisceau. La lumière se réfléchit sur l’obstacle. La distance du rayon lumineux par rapport au télémètre est calculée à l’aide d’une méthode de triangulation.

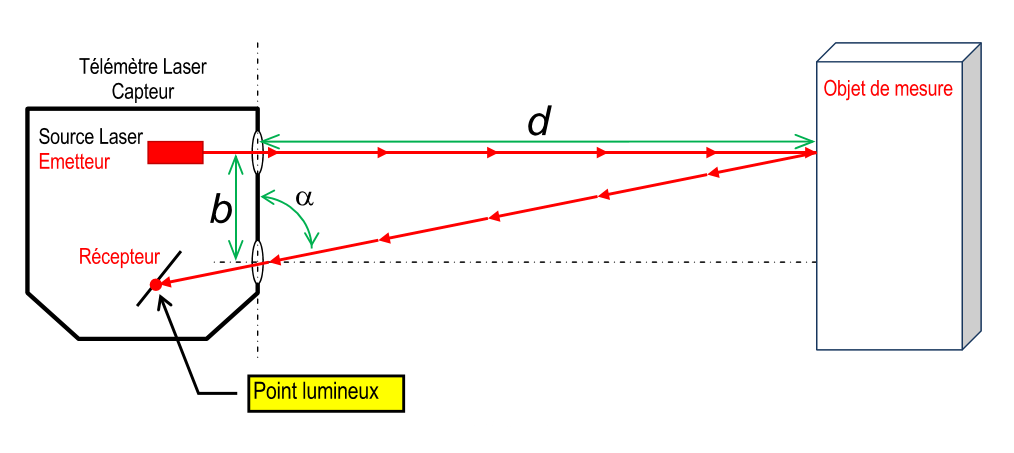

Principe de triangulation du télémètre laser à balayage

Le principe de triangulation du télémètre laser à balayage mesure la distance par un calcul angulaire.
En métrologie, le capteur de mesure de l’instrument émet un faisceau laser sur l’objet à mesurer. La lumière réfléchie atteint un récepteur de l’instrument selon un angle (α) qui est fonction de la distance (d).
La distance (d) entre l’objet de mesure et le télémètre laser à balayage est calculée au niveau du capteur de mesure, à partir de la position du point lumineux, sur l’élément récepteur et à partir de la distance (b) séparant l’émetteur du récepteur.

d la distance mesurée de l’objet de mesure par rapport au télémètre laser à balayage se calcule de la façon suivante :

d = b x tan(α)

b étant la distance séparant l’émetteur du récepteur et α l’angle de retour du faisceau laser.

Pour plus d'information sur les instruments de mesure laser en général et les télémètres laser à balayage en particulier, n'hésitez pas à contacter nos équipes BULLIER.
