Très faiblement intrusif, pouvant être positionné au cœur des systèmes, le capteur DIFOP 2000 permet de mesurer des distances absolues tout comme des déplacements. Basé sur les propriétés de la lumière et des fibres optiques, ce capteur est totalement immune aux perturbations électromagnétiques.
L’unité de traitement associée peut être déportée sur de grandes distances et peut gérer de 1 à 16 capteurs optiques.

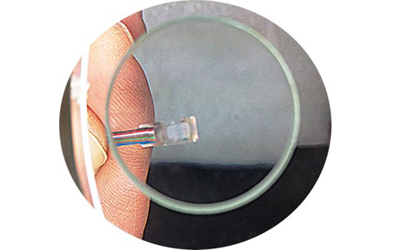

Extrémité d'une fibre

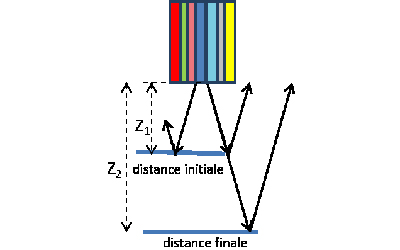

Chemin optique

Principe des mesures : Un faisceau de plusieurs fibres optiques est amené jusqu’à proximité de la cible dont on veut mesurer le déplacement. Ce faisceau est composé de fibres conduisant la lumière et de fibres recevant la lumière réfléchie par la cible. La lumière réfléchie est projetée sur un récepteur à CCD. Ce récepteur peut se trouver à plusieurs mètres de distance du lieu de la mesure. C’est l’énorme avantage d’éloigner le traitement du signal du lieu de la mesure.

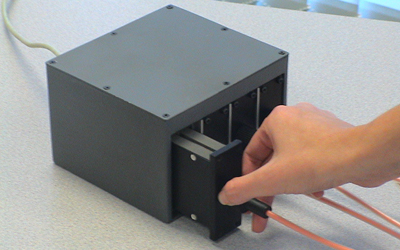

Boîtier alimentation-interface

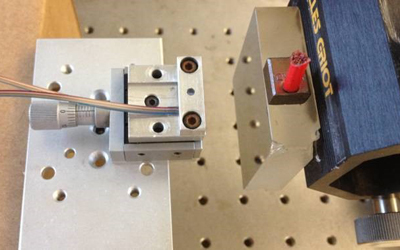

Fibre en position

Applications :

• Machines tournantes
• Machines outils
• Assemblages automatisés
• Indexation
• Contrôle d'usure
