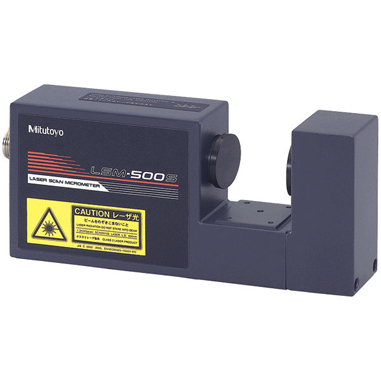

Micromètre laser LSM-500S de mesure de fils très fins

Samedi 20 avril 2019

Le micromètre laser LSM-500S peut mesurer les fils les plus fins (0,005 mm de diamètre) avec une résolution de 0,00001. Les micromètres à balayage laser ont une fréquence de 3200 balayages par seconde. Cette fréquence très élevée leur permet de faire des mesures d’objets très petits ou fragiles, à des températures élevées, même s’ils sont en mouvement ou soumis à des vibrations.

Le principe de fonctionnement du micromètre laser LSM-500S est le suivant :

Un faisceau laser est émis par une diode laser. Ce faisceau est dirigé sur les facettes d’un miroir polygonal qui tourne à grande vitesse et qui est synchronisé par une horloge générant des impulsions. Le faisceau laser réfléchi balaie de haut en bas une lentille de collimation. S’il ne rencontre pas d’obstacle, le faisceau est focalisé par un condenseur sur le récepteur. La tension de sortie du récepteur est proportionnelle à la quantité de lumière reçue par ce récepteur. Le nombre d’impulsions d'horloge comptées pendant l’obstruction du faisceau laser représente la dimension recherchée de la pièce à mesurer.

BULLIER AUTOMATION
 Micromètre à balayage laser LSM-500S  (PDF 3395Ko)
