Fonctions des afficheurs LSM-5200 et LSM-6200

Mardi 23 octobre 2018

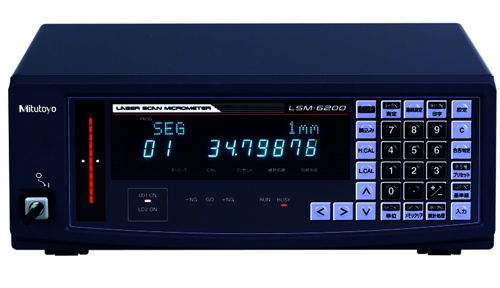

Découvrons l’ensemble des fonctions des afficheurs LSM-5200 et des afficheurs LSM-6200 adaptés aux micromètres à balayage laser de la marque Mitutoyo permettant les mesures de métrologie dimensionnelle sans contact.

Enregistrement des conditions de mesures : Le paramétrage des conditions de mesures peut être enregistré et sauvegardé dans un programme. Pour l’afficheur LSM-6200, il y a 100 programmes possibles, et pour le LSM-5200 1 seul programme.

Fonction multiple de mémoire de données d'étalonnage : Cette fonction permet le stockage de 10 types de données d’étalonnage. Dans le mode de fonctionnement jusqu’à 10 ensembles de programmes sont disponibles.

Détection automatique des pièces : Cette fonction permet de démarrer automatiquement la mesure dès que la pièce atteint le diamètre indiqué.

Mise à zéro/Offset : Cette fonction permet de remettre à zéro la mesure affichée à l’écran ou de la modifier. Elle s’avère très utile pour déterminer par une mesure comparative la différence entre le diamètre de référence et celui de la pièce ou pour mesurer une pièce dont les dimensions dépassent la plage de mesure de l’appareil.

Mise en référence ou Mastering : Lorsqu’on fait des mesures en série de pièces de grande précision, on peut faire un offset de la valeur de référence, on appelle cela : la mise en référence ou mastering. Si dans le paramétrage, on a choisi la direction positive, seront positifs les écarts entre les diamètres de pièces de diamètre supérieur et le diamètre de référence et négatifs les écarts des pièces de diamètre inférieur.

Mesure par échantillonnage : Pour les mesures par échantillonnage, il faut spécifier le nombre d’échantillons compris entre 2 et 999. Ce paramètre permet de réaliser différents calculs (valeur moyenne, valeur maximale, valeur minimale, amplitude). Les mesures peuvent par exemple servir à des contrôles de cylindricité simplifiés ou à calculer des écarts des pièces en rotation.

Moyenne arithmétique/moyenne mobile : Deux méthodes permettent de calculer la valeur moyenne : la moyenne arithmétique et la moyenne mobile. Les modèles LSM présentés ici per-mettent de prédéfinir le mode de calcul utilisé. Pour la moyenne arithmé-tique, le nombre de balayages dépend du niveau sélectionné parmi les 12 disponibles : entre 1 (intervalle de mesure = 0,32 ms) et 2048 (intervalle de mesure = 0,64 s). Pour la moyenne mobile, le nombre de balayages dépend du niveau sélectionné parmi les 7 disponibles : entre 32 (intervalle de mesure = 0,01 s) et 2048 (intervalle de mesure = 0,64 s). La valeur de la mesure est actualisée tous les 16 balayages ainsi qu’après la mesure, indépendamment du nombre de balayages défini pour le calcul de la valeur moyenne. Cette dernière méthode peut être utilisée pour détermi-ner les tendances des diamètres ou pour mesurer la largeur d‘une pièce d’un seul tenant nécessitant des intervalles de mesure importants, comme un fil ou un film par exemple.

BULLIER AUTOMATION
 Micromètres et afficheurs Mitutoyo  (PDF 4056Ko)
