mardi 27 février 2024

Télémètre Laser à Balayage Principe de Triangulation

Télémètre laser à balayage

En mesure dimensionnelle de métrologie, un télémètre laser à balayage est un appareil permettant de mesurer les distances. Le rayon laser est projeté sur une cible qui renvoie à son tour le rayon lumineux. Pour mesurer les distances, le télémètre laser à balayage va calculer l’angle de réflexion avec lequel le faisceau laser revient.

Le télémètre laser à balayage permet de détecter des obstacles. Le laser émet une nappe de lumière dans le proche infrarouge par balayage très rapide du faisceau. La lumière se réfléchit sur l’obstacle. La distance du rayon lumineux par rapport au télémètre est calculée à l’aide d’une méthode de triangulation.

Principe de triangulation du télémètre laser à balayage

Le principe de triangulation du télémètre laser à balayage mesure la distance par un calcul angulaire.
En métrologie, le capteur de mesure de l’instrument émet un faisceau laser sur l’objet à mesurer. La lumière réfléchie atteint un récepteur de l’instrument selon un angle (α) qui est fonction de la distance (d).
La distance (d) entre l’objet de mesure et le télémètre laser à balayage est calculée au niveau du capteur de mesure, à partir de la position du point lumineux, sur l’élément récepteur et à partir de la distance (b) séparant l’émetteur du récepteur.

d la distance mesurée de l’objet de mesure par rapport au télémètre laser à balayage se calcule de la façon suivante :

d = b x tan(α)

b étant la distance séparant l’émetteur du récepteur et α l’angle de retour du faisceau laser.

Pour plus d'information sur les instruments de mesure laser en général et les télémètres laser à balayage en particulier, n'hésitez pas à contacter nos équipes BULLIER.

détecteurs inductifs

Les télémètres laser industriels DIMETIX des nouvelles séries D et F peuvent effectuer des mesures jusqu’à 65 mètres sans réflecteur et 500 m avec réflecteur. Les mesures sont envoyées via une interface série RS232C vers le port série d’un PC ou un automate. Le télémètre laser DLS-C est un télémètre laser mesurant des distances de 0,050 m à 150 m avec une précision allant de ±1,5 mm à ±3 mm. Il est utilisable de –10°C à +50°C. Le télémètre simplifié EDS-C 30 a une portée de 30 mètres et une précision de +/- 3 mm. Le télémètre laser FLS-C est un télémètre laser mesurant des distances de 0,050 m à 500 m avec une précision de ±1 mm et ±3 mm. Il est utilisable de -40°C à +50°C.

Bullier Automation propose de plus les télémètres laser LEICA, quatre télémètres laser portables à piles, de précision +/- 1,5 mm et +/- 3 mm. Ces télémètres laser sont équipés d'un petit afficheur pour lire la mesure. Le télémètre laser LEICA DISTO D2, le télémètre laser LEICA DISTO D3a, le télémètre laser LEICA DISTO D3a BT et le télémètre laser LEICA DISTO DXT.

BULLIER Automation fournit aussi une gamme complète de composants optiques. Le saphir synthétique orienté ou non orienté est un des matériaux les plus durs qui existe. Les fenêtres en saphir sont transparentes sur tout le domaine visible et une partie de l’infrarouge, jusqu’à 5 microns. Cette transmission est particulièrement utile lorsqu’il s’agit de procéder à des réglages de trajets optiques. Le silicium est utilisé car son indice de réfraction est plus petit que celui du germanium et sa densité plus petite également. Il est très employé pour des fenêtres sur le domain de 3 à 5 microns, et comme substrat de filtres dans l’infrarouge. Très utilisé dans des montages avec les lasers émettant dans l’infrarouge, comme par exemple, les lasers CO2, à 10,6 microns, le germanium a l’avantage d’être bon marché, mais le désavantage de ne pas être transparent dans le visible ce qui complique les alignements, et d’avoir un indice de réfraction de 4 à 11 microns. Le fluorure de calcium est transparent dans le visible et l’infrarouge jusqu’à la longueur d’onde 10 microns. Son utilisation est fréquente, si les composants optiques se trouven dans un milieu sec, car il est très hygroscopique et devient rapidement opaque en présence d’eau ou de vapeur d’eau. Le séléniure de zinc est un des matériaux optiques le plus employé pour l’infrarouge. Il est également très utilisé dans les manipulations avec les lasers au CO2 émettant à la longueur d’onde à 10,6 µm. Les verres du type BK7 et équivalents sont les matériaux les plus couramment utilisés pour la fabrication des lentilles, des fenêtres, des prismes bon marché en grande quantitié. Ils transmettent les rayonnements dans le visible et le proche infrarouge. La silice fondue ou quartz Q2 est un matériau dur, transparent dans le visible, l’ultraviolet et l’infrarouge, voir les courbes de transmission en fonction de l’épaisseur jointes.

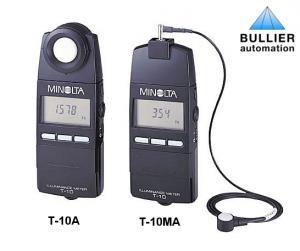

Pour la mesure de la lumière, Bullier Automation propose les luxmètres Konica Minolta. La dernière génération des luxmètres Konica Minolta T-10A et T-10MA, remplace les luxmètres de la série T-1, qui ont rencontré un immense succès dans le monde. Luxmètres portables T-10A pour les mesures de terrains et luxmètres portables T-10MA pour les mesures de terrains avec sonde. Le luxmètre colorimètre portable CL-200A de Konica Minolta est un instrument compact et léger parfaitement adapté à la mesure de l'éclairement et la chromaticité des sources lumineuses.
Le luxmètre spectrophotomètre CL-500A est le premier luxmètre spectrophotomètre portable Konica Minolta qui peut être utilisé pour l'évaluation de toutes les sources de lumière, y compris la nouvelle génération de lampes LED et OLED. Le luxmètre chromamètre IRC CL-70F Konica Minolta, est un instrument portable et léger adapté à la mesure de la chromaticité et de l’éclairement des sources lumineuses, y compris celles à base LED et EL.

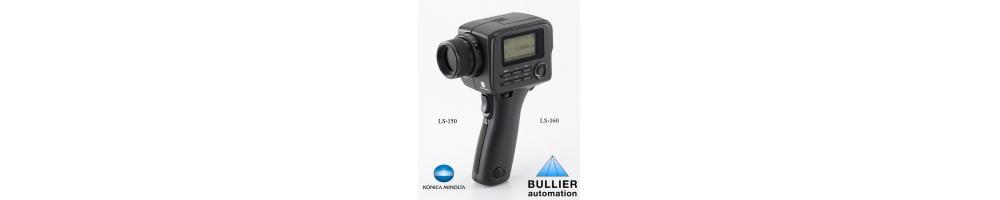

Les luminancemètres LS-150 et LS-160 Minolta sont des photomètres numériques portables légers et autonomes adaptés à la mesure de la luminance. Les photomètres chromamètres CS-150 et CS-160 Konica Minolta sont des colorimètres numériques portables, légers et autonomes pour la mesure de la couleur et de la luminance.
