Comment fonctionne un capteur à ultrasons ?

Mardi 6 septembre 2022

Les capteurs à ultrasons sont des équipements polyvalents et conviennent pratiquement à tous les projets de détection en environnement industriel.

Comment fonctionne un capteur à ultrasons ? Suivez les explications des experts de Bullier Automation pour tout savoir sur le fonctionnement d’un capteur à ultrasons.

Qu’est-ce qu’un capteur à ultrasons ?

Un capteur à ultrasons est un équipement polyvalent, qui convient aux divers projets de détection en industrie. Les objets à détecter peuvent être solides, liquides, granuleux ou pulvérulents. Les capteurs à ultrasons détectent avec fiabilité les objets brillants, transparents ou aux couleurs changeantes. Les performances de ce type de capteurs se remarquent plus particulièrement en environnement difficile. Ils sont extrêmement tolérants à la saleté et leur fonctionnement ne risquent pas d’être entravé par la présence de poussière, de fumée et autre brouillard.

Principe de fonctionnement d’un capteur à ultrasons

Un capteur à ultrasons émet à intervalles de courtes impulsions sonores à haute fréquence. Ces impulsions se propagent dans l’air à la vitesse du son. Elles sont réfléchies lorsqu’elles rencontrent un objet et reviennent sous forme d’écho au capteur. Celui-ci calcule la distance, qui la sépare de la cible sur la base du temps écoulé entre l’émission du signal et la réception de l’écho. La distance est ainsi déterminée par le temps de propagation des ultrasons et non par leur intensité. C’est pour cela que les ultrasons sont un matériel polyvalent et peut être appliqué à pratiquement tous les matériaux, quelle que soit leur couleur. Ils peuvent être utilisés même pour les objets transparents ou les feuilles minces. Les capteurs à ultrasons sont disponibles pour des portées de 20 mm à 8 m et donnent la valeur mesurée au millimètre près. Certains capteurs peuvent même atteindre une précision de 0,025 mm.

Applications des capteurs à ultrasons

Les capteurs avec une zone morte de seulement 20 mm et un faisceau extrêmement étroit trouvent aujourd’hui des nombreuses applications :

  • mesure du niveau de remplissage des orifices de plaques d’analyses ou de tubes à essai
  • détection des petites bouteilles dans l’industrie de l’emballage
  • détection des fils minces de manière très fiable

S’équiper des capteurs à ultrasons avec Bullier Automation

Bullier Automation, spécialiste de la mesure laser et de la photométrie, vous propose des capteurs à ultrasons de grande précision SONIC JOKER et LRS 3 avec une portée allant jusqu’à 2500 mm, une fonction d’autocalibration et de correction de température intégrées.

Capteurs à ultrasons SONIC JOKER

Les capteurs à ultrasons SONIC JOKER sont conçus pour faire des mesures de distance avec une très grande précision au cours des process industriels et lors de contrôle qualité. La distance est calculée suivant le principe de l’émission d’une deuxième impulsion et son retour après réflexion sur la cible.

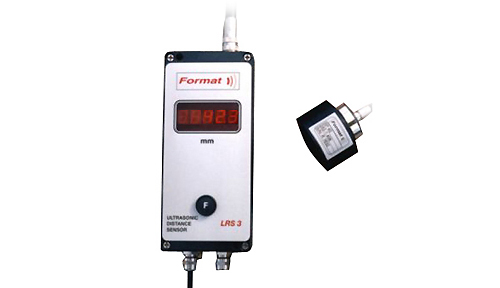

Capteurs à ultrasons LRS 3

Les capteurs à ultrasons LRS 3 se composent d’une cellule de mesure émetteur / récepteur et d'un boîtier électronique avec un afficheur et une touche de fonction. Tous les matériaux peuvent servir de cibles comme le béton, le métal, le plastique, le bois, le papier ou le verre.

Découvrez les capteurs à ultrasons performants de Bullier Automation pour effectuer des mesures de distances fiables dans tous les environnements industriels.
