Les capteurs de mesure laser M7LL et les capteurs de mesure laser M70LL sont des capteurs analogiques de mesure de déplacement, utilisant des récepteurs PSD. La série M7LL a une bande passante de 10 kHz et la série M70LL a une bande passante de 100 kHz.

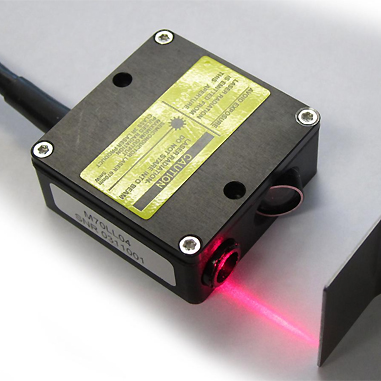

Un capteur laser de la série M7LL se compose d’une tête laser et d’un boîtier électronique. Le premier L signifie l’utilisation d’une diode Laser et le second L pour LAN c’est-à-dire réseau Ethernet.
La tête laser est branchée au boîtier électronique à l’aide un cordon équipé d’un connecteur SUB D 9 broches.
L’alimentation électrique, les contrôles, les entrées - sorties Ethernet sont connectées au boîtier électronique grâce à un connecteur Sub-D 25 broches.

Ces capteurs laser fonctionnent sur le principe de la triangulation : le spot d’une diode laser est focalisé sur une cible. Le flux rétro réfléchi par la cible est focalisé à l’aide d’une lentille de focalisation sur un récepteur du type PSD (Position Sensing Detector).

N’hésitez pas à télécharger la documentation pour plus d’informations sur les capteurs laser M7LL et M70LL :

BULLIER AUTOMATION
 Capteurs laser M7LL et M70LL  (PDF 1347Ko)
